一、暗桿氨用截止閥用途和性能規范
| 壓力等級 | 常溫試驗壓力（Mpa) | |||
殼體 | 密封 | 上密封試驗 | ||
公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 1.76 |
2.5 | 3.75 | 2.75 | 2.75 | |
4.0 | 6.0 | 4.4 | 4.4 | |
適用溫度 | -40~+80℃ | |||
適用介質 | 氣氨，液氨， 液化石油氣等 | |||
本閥門使用于城市液化氣石油氣貯備站，也使用于煉油廠、石油化工廠、石油化工廠的液化氣系統，作為控制介質截的啟閉裝置

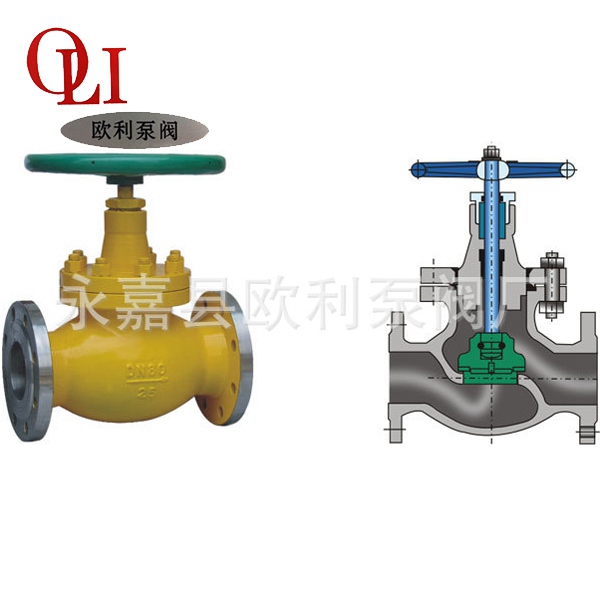

二、暗桿氨用截止閥操作原理和結構說明
1、手輪順時針?lè)较蜣D(zhuǎn)時，閥桿向下移動，閥瓣下降使密封面密合，將通路切斷。逆轉時則開啟，閥桿提到 高點上密封起作用。
2、本閥門增加了一個上密封，在閥門開啟狀態時，與填料一起兩層密封作用，并對填料有一定的保護作用
3、本閥門采用尼龍制品作密封面，填料為軟成形填料，上密封也為軟材質，密封性能較好。
三、暗桿氨用截止閥主要零件材料：
零件名稱 | 材料 |
閥體閥蓋 | WCB LCB CF8 |
閥桿 | Cr13 F304 |
閥瓣 | 尼龍1010 F4巴氏合金（B） |
閥桿螺母 | Cr13 F304 |
填料 | 聚四氟乙烯+丁晴橡膠 |
墊片 | XB450 |
手輪 | 球墨鑄鐵 |
四、暗桿氨用截止閥主要外形尺寸和連接尺寸:
DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Φ14 | 207 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-Φ14 | 217 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | 219 | 120 |
32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-Φ18 | 280 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 330 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | 350 | 240 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | 400 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | 430 | 320 |
100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-Φ23 | 465 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-Φ25 | 558 | 400 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | 611 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | 710 | 450 |
